Главная » Продукция  » Ручной трубогиб

 Способ гибки труб в холодном состоянии получил широкое применение при изготовлении и монтаже технологических трубопроводов с условным проходом до 150 мм. При холодной гибке  трубы не нужно набивать песком и нагревать, в результате чего производительность труда по сравнению с "гибкой на горячую"  увеличивается в 3 — 6 раз. Во избежание сплющивания трубы и потери устойчивости при гибке в определенном диапазоне диаметров применяют внутренние оправки, имеющие снаружи выемку (ручей) в соответствии с размерами изгибаемой трубы, или их комбинации. Существует много конструкций трубогибов и приспособлений для гибки труб в холодном состоянии, но все они могут быть сведены к трем основным типам: на двух опорах, обкаткой роликом и с внутренней оправкой (дорном).

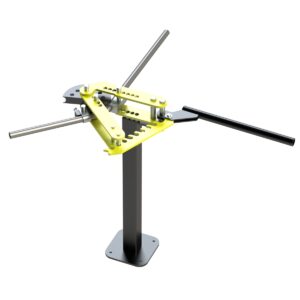

                                                               Ручной трубогиб

Оригинальная модель ручного трубогиба предназначена для профессиональных производителей или хобби. Которым нужен простой и надежный ручной трубогиб. Наш ручной трубогиб может гнуть трубу от 1/8 "    Ду 10 (12.4)  до 1"  Ду 25 (33,7)  в ручную с небольшим усилием . В гидравлическом исполнении можно гнуть трубу 2" Ду 50 (60)

  Станки имеют скобу, в осях которой установлены гибочный сегмент, обкатывающий ролик и хомут для закрепления трубы. Стационарная установка , производиться с помощью анкерных болтов. Изгибаемую трубу устанавливают в ручей гибочного сегмента и обкатывающего ролика так, чтобы ее конец вошел в хомут. При вращении скобы обкатывающий ролик огибает трубу вокруг гибочного сегмента на требуемый угол.

Комплект поставки ручного трубогиба :

      -Рама для крепления к полу - 1 шт;  Цена 3700 руб.шт

      -Крепеж -2 комплекта.;    Цена 150 руб.

      -Гибочный штамп - 3 комплекта; Цена 6900 руб. комплект х 3= 20 700 рублей

Общая стоимость ручного трубогиба 24 550 руб за комплект.

Гибочные штампы для труб Ду 15, Ду 20, Ду 25. Толщина стенки  от 2 мм до 3,2 .

Вы можете приобрести дополнительный комплект гибочных штампов. Цена комплекта для гибки (до трубы 1") - 5900 руб./компл.

                                              Справочная информация по гибке труб

                                                              купить ручной трубогиб, ручной трубогиб

Наш ручной трубогиб спроектирован для гибки труб, методом наматывания- это один из прогрессивных способов гибки труб. Он позволяет гнуть трубу с минимальным радиусом гиба. Принцип работы нашего ручного трубогиба, труба  жестко прикрепляется хомутом  к неподвижному гибочному ролику , а обкатывающий ролик  перемещается по дуге вокруг гибочного сегмента и изгибает трубу. Для получения качественного гиба радиусы ручьев гибочного сегмента и обкатывающего ролика должны точно соответствовать наружному диаметру изгибаемой трубы. Ручной трубогиб пригодится и в гаражной мастерской и в хозяйстве.Использование ручного трубогиба позволяет сократить количество фитингов при монтаже трубопроводов, что уменьшит число соединений и гидравлическое сопротивление всей системы.





                                                              Фотографии ручного трубогиба

Минимальные радиусы гибки стальных труб в холодном состоянии, без использования дорна и сглаживателя.

                                      Фотографии деталей согнутых на ручном трубогибе


 Наружный диаметр трубы, мм Минимальный радиус гиба при толщине стенки до 2 мм Минимальный радиус гиба при толщине стенки свыше 2 мм
 От 5 до 20  4 D 3 D
 От 20 до 35  5 D 3 D
 От 35 до 60 - 4 D
 От 60 до 100 - 5 D
 От 100 до 140 - 5 D





                                   Гидравлический трубогиб диаметр гибки труб от 1/2" до 2"



 Направляйте заказы на ручной трубогиб . Заказ будет оперативно рассмотрен, и вам сообщат  срок исполнения. Вся наша продукция производится на заказ. Цены и сроки изготовления уточняйте у менеджеров.
